Тканевые компенсаторы

  • круглые и прямоугольные тканевые компенсаторы
  • квадратные, овальные и переходные исполнения
  • однослойные и многослойные конструкции
  • фланцевые, ленточные и рукавные компенсаторы под хомут
  • высокотемпературные и газоплотные изделия
  • конструкции для химически активных и запылённых сред
  • нестандартные компенсаторы по индивидуальным размерам

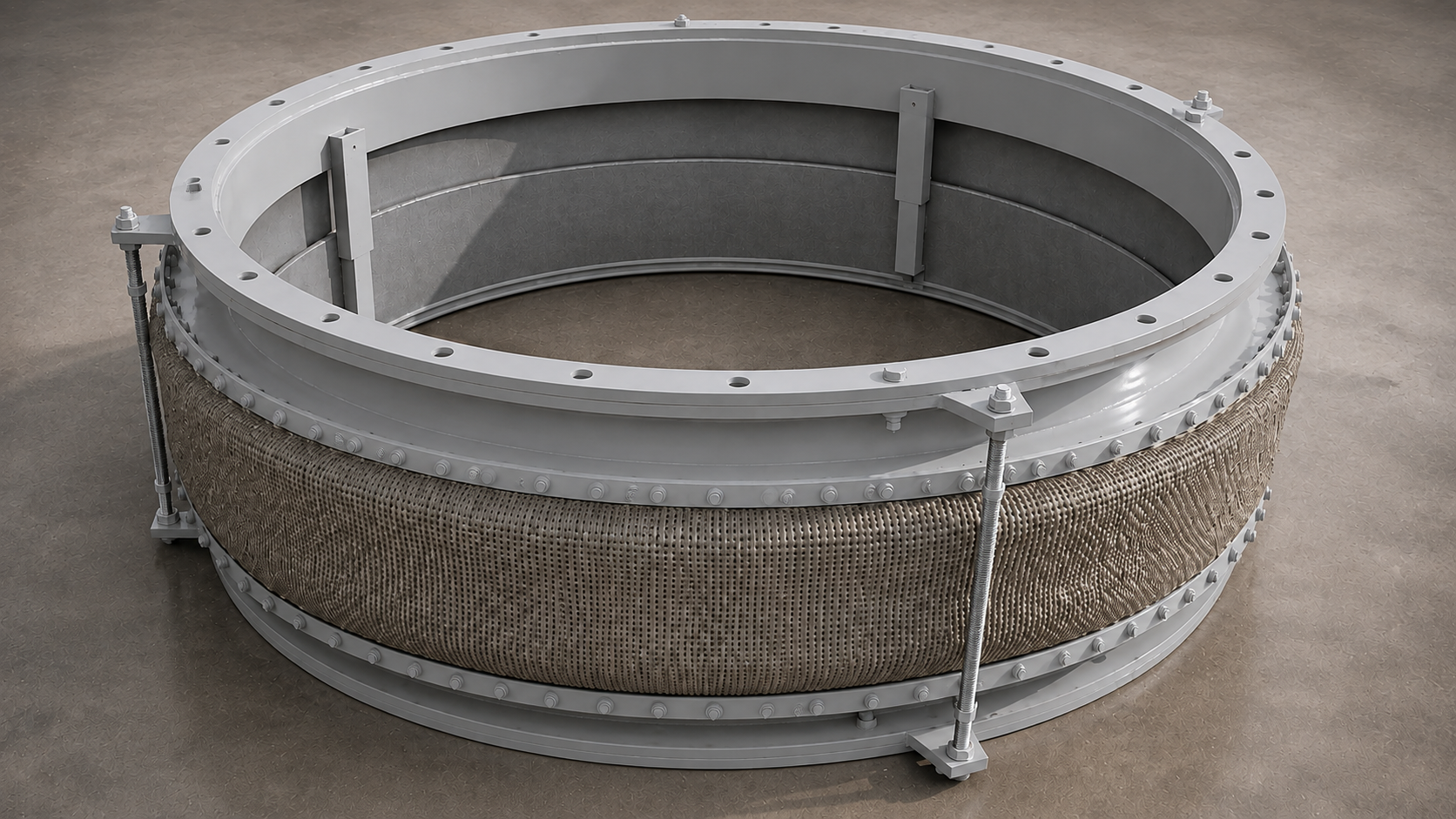

изображение компенсаторов тканевых

ООО «УЗСК» проектирует и производит тканевые компенсаторы для промышленных газоходов, воздуховодов, вентиляционных и аспирационных систем, установок дымоудаления, газоочистки и пылеулавливания.

Изготавливаем оборудование для новых объектов, реконструкции, модернизации и ремонта действующих технологических систем. Можно заказать отдельную гибкую оболочку или комплектный узел с присоединительными рамами, фланцами, прижимными элементами, теплоизоляцией, внутренним защитным экраном и крепежом.

Конструкция разрабатывается по техническому заданию, проектному чертежу, опросному листу, эскизу или фактическим размерам. При подборе учитываются температура и состав рабочей среды, давление или разрежение, скорость потока, запылённость, наличие конденсата, вибрация и требуемые перемещения.

Регион поставки — Подольск. Организуем доставку готового оборудования в Подольске, по Подольску, России и странам ЕАЭС.

ООО «УЗСК» специализируется на производстве промышленного оборудования, включая различные виды компенсаторов, располагает конструкторскими и производственными возможностями для выполнения нестандартных заказов по чертежам и техническим заданиям.

Компенсатор, рассчитанный под условия вашего объекта

Тканевый компенсатор — это гибкий соединительный элемент, устанавливаемый между участками газохода, воздуховода или технологического оборудования. Он воспринимает перемещения, возникающие при нагреве системы, снижает передачу вибрации и помогает уменьшить нагрузки на металлические конструкции, фланцы, опоры и присоединённое оборудование.

В отличие от жёсткого соединения, гибкая оболочка может деформироваться в нескольких направлениях. В зависимости от конструкции компенсатор воспринимает осевое сжатие и растяжение, поперечный сдвиг, угловой поворот, вибрацию и небольшую монтажную несоосность.

Надёжность изделия определяется не только видом ткани. На срок службы и работоспособность влияют:

  • форма и строительная длина гибкого элемента;
  • количество и назначение слоёв;
  • температура непосредственно на газоплотной мембране;
  • химический состав транспортируемой среды;
  • наличие влаги и конденсата;
  • давление или разрежение;
  • скорость газового потока;
  • концентрация и абразивность пыли;
  • величина и сочетание перемещений;
  • конструкция присоединительных рам;
  • наличие внутреннего экрана;
  • качество монтажа.

Поэтому ООО «УЗСК» предлагает не универсальную мягкую вставку, а изделие, спроектированное под конкретные параметры технологической системы.

Для каких задач применяются тканевые компенсаторы

Компенсация температурного расширения

Во время работы металлические газоходы и воздуховоды нагреваются и изменяют длину. Если не предусмотреть компенсационный узел, возникающие усилия могут передаваться на фланцы, опоры, вентиляторы, дымососы и другое оборудование.

Гибкая оболочка воспринимает относительное перемещение соединяемых участков и снижает нагрузку на систему.

Снижение вибрации

Компенсатор ограничивает передачу колебаний от:

- промышленных вентиляторов;
- дымососов;
- газовых турбин;
- сушильного оборудования;
- дробильных установок;
- аспирационных систем;
- другого оборудования с динамической нагрузкой.

Компенсация взаимных смещений

Тканевый компенсатор может воспринимать несколько видов движения одновременно, если это предусмотрено расчётом и конструкцией оболочки.

Обеспечение газоплотности

Газоплотная мембрана препятствует выходу воздуха, дымовых или технологических газов в пределах параметров, установленных проектом изделия.

Защита оборудования

Снижение передаваемых усилий помогает уменьшить риск: деформации рам и фланцев; повреждения сварных соединений; нарушения соосности оборудования; разрушения опор; появления негерметичности; внеплановой остановки технологической линии.

Что можно заказать в ООО «УЗСК»

Круглые тканевые компенсаторы

Круглые изделия применяются на газоходах, воздуховодах, патрубках вентиляторов, дымососов и другого оборудования с круглым проходным сечением.

Возможные варианты:

  • фланцевые;
  • рукавные под хомут;
  • с ленточным креплением;
  • с ответными металлическими частями;
  • в виде отдельной сменной оболочки;
  • с внутренним защитным экраном;
  • с теплоизоляцией;
  • с наружным кожухом.

Диаметр, строительная длина, количество отверстий и присоединительная геометрия определяются по проекту или исходным данным заказчика.

Прямоугольные тканевые компенсаторы

Прямоугольные компенсаторы используются в промышленных газоходах, системах вентиляции, аспирации, газоочистки и пылеудаления.

При проектировании учитываются:

  • ширина и высота проходного сечения;
  • соотношение сторон;
  • конструкция угловых зон;
  • жёсткость присоединительных рам;
  • расположение крепёжных отверстий;
  • величина перемещений;
  • вероятность накопления пыли;
  • необходимость защитного экрана;
  • возможность транспортировки в собранном виде.

Для крупногабаритного оборудования может быть предусмотрена секционная конструкция, усиление рам и специальная упаковка.

Квадратные и овальные компенсаторы

Изготавливаются для оборудования с соответствующей геометрией присоединительных поверхностей. Размеры, радиусы, строительная длина и расположение крепежа согласовываются по чертежу.

Переходные компенсаторы

Переходные изделия соединяют участки с разной формой или размером сечения:

  • круг — прямоугольник;
  • круг — квадрат;
  • прямоугольник — прямоугольник разных размеров;
  • соосные и смещённые сечения;
  • патрубки с различной присоединительной геометрией.

Такие конструкции применяются при проектировании новых систем и реконструкции действующих газоходов.

Нестандартные изделия

Если типового решения недостаточно, ООО «УЗСК» разрабатывает конструкцию по техническому заданию или чертежу заказчика. Возможна адаптация изделия под ограниченное монтажное пространство, особую форму газохода, нестандартные размеры и комбинированное крепление.

Однослойные и многослойные компенсаторы

Ниже — линейка типовых моделей: Ду, присоединение, диапазон расхода, габариты и масса. Цена — по запросу (с НДС), зависит от исполнения и требований проекта.

Однослойные конструкции

В однослойном исполнении гибкий элемент изготавливается из одного основного технического материала, который обеспечивает требуемые свойства в заданных условиях.

Такие изделия могут применяться:

  • в вентиляционных системах;
  • при сравнительно невысокой температуре;
  • для чистого или слабо запылённого воздуха;
  • при небольшом давлении или разрежении;
  • в системах без интенсивного абразивного воздействия.

Возможность однослойного исполнения определяется после анализа рабочей среды.

Многослойные конструкции

Многослойный компенсатор состоит из нескольких материалов, каждый из которых выполняет отдельную функцию.

В состав гибкой части могут входить:

  • газоплотная мембрана;
  • армирующий слой;
  • теплоизоляция;
  • удерживающая ткань;
  • наружный защитный материал;
  • изоляционная подушка;
  • металлическая сетка;
  • другие функциональные элементы.

Многослойное исполнение применяется при повышенной температуре, химической активности среды, наличии конденсата, пыли или абразивных частиц.

Виды по условиям эксплуатации

Высокотемпературные тканевые компенсаторы

Предназначены для газоходов котлов, печей, сушильных установок, газовых турбин и другого теплотехнического оборудования.

При подборе высокотемпературной конструкции отдельно учитываются:

  • постоянная температура газового потока;
  • максимальная кратковременная температура;
  • температура в зоне гибкой мембраны;
  • тепловое излучение;
  • скорость газа;
  • наличие и температура пыли;
  • конструкция внутреннего экрана;
  • состав и толщина теплоизоляции.

Высокая температура транспортируемой среды не означает, что газоплотная мембрана должна работать при том же значении. Задача теплоизоляции и защитного экрана — снизить тепловое воздействие на гибкие материалы до допустимого уровня.

Газоплотные компенсаторы

Используются в системах, где требуется ограничить утечки транспортируемой среды или подсос наружного воздуха.

Уровень герметичности зависит от:

  • материала мембраны;
  • качества соединения слоёв;
  • конструкции крепления;
  • состояния присоединительных поверхностей;
  • давления или разрежения;
  • качества монтажа.

Химически стойкие компенсаторы

Материал гибкой части подбирается с учётом кислотных, щелочных и других химически активных компонентов.

Дополнительно анализируются:

  • влажность газа;
  • температура точки росы;
  • вероятность образования конденсата;
  • концентрация активных веществ;
  • режимы остановки и запуска оборудования;
  • применяемые способы очистки.

Абразивостойкие компенсаторы

Применяются в потоках, содержащих золу, цементную пыль, окалину, песок и другие твёрдые частицы.

Для защиты оболочки могут предусматриваться:

  • внутренний металлический экран;
  • износостойкий материал экрана;
  • дополнительный защитный слой;
  • изоляционная подушка;
  • конструкция, уменьшающая попадание пыли в полость;
  • увеличенный зазор между экраном и гибкой частью.

Компенсаторы для наружной установки

При размещении на открытой площадке учитываются:

  • температура окружающей среды;
  • атмосферные осадки;
  • ультрафиолетовое излучение;
  • ветровая нагрузка;
  • обледенение;
  • воздействие производственной пыли;
  • климатическое исполнение металлических элементов.

Варианты присоединения

Фланцевое крепление

Гибкая оболочка закрепляется на металлических рамах или между фланцами при помощи прижимных планок и крепежа.

Такое исполнение обеспечивает:

  • точную привязку к проектным размерам;
  • равномерное прижатие оболочки;
  • возможность поставки готового узла;
  • удобное согласование с существующими фланцами;
  • контролируемое расположение гибкой части.

Рукавное крепление под хомут

Гибкая оболочка надевается на патрубки и фиксируется хомутами.

Исполнение может быть удобно:

  • при отсутствии болтовых фланцев;
  • при необходимости быстрой замены;
  • в системах с простой геометрией патрубков;
  • при ограниченном пространстве для монтажа.

Ленточное крепление

Оболочка фиксируется на присоединительной поверхности при помощи металлической ленты или прижимной планки.

Конструкция ленты и усилие прижатия определяются с учётом материала оболочки, температуры, давления и требований к герметичности.

Комбинированное крепление

На разных сторонах одного изделия могут применяться разные способы присоединения.

Например:

  • с одной стороны — фланец;
  • с другой — ленточное крепление;
  • с одной стороны — рукав под хомут;
  • с другой — металлическая рама.

Комбинированные конструкции подходят для нестандартных узлов и систем с несовпадающими присоединительными поверхностями.

Основные технические характеристики

ПараметрВозможное исполнение
Форма сеченияКруглая, прямоугольная, квадратная, овальная, переходная
РазмерыПо техническому заданию, чертежу или фактическим размерам
Строительная длинаПо расчёту и условиям монтажа
Конструкция гибкой частиОднослойная или многослойная
Форма оболочкиПлоская, выпуклая, вогнутая, U-образная, многоволновая
Тип крепленияФланцевое, ленточное, рукавное под хомут, комбинированное
Рабочая средаВоздух, дымовые, отходящие и технологические газы
Температура газовой средыПо техническому заданию и теплотехническому расчёту
Температура мембраныВ пределах допустимого значения выбранного материала
Давление или разрежениеПо расчёту для конкретной конструкции
Скорость потокаУчитывается при выборе оболочки и внутреннего экрана
Осевое перемещениеПо расчёту
Поперечное перемещениеПо расчёту
Угловое перемещениеПо расчёту
Материал рамУглеродистая, низколегированная, нержавеющая или специальная сталь
Внутренний экранПо условиям эксплуатации
ТеплоизоляцияПо теплотехническому расчёту
Наружный кожухПо требованию проекта
Климатическое исполнениеПо техническому заданию
КомплектностьОтдельная оболочка или готовый компенсационный узел


Конкретные параметры указываются в техническом предложении и конструкторской документации. Максимальные значения температуры, давления, скорости и перемещений не следует рассматривать независимо друг от друга: допустимое сочетание определяется конструкцией конкретного изделия.

Какие перемещения воспринимает тканевый компенсатор

Осевое перемещение

Сжатие или растяжение вдоль продольной оси газохода.

Возникает преимущественно вследствие температурного расширения соединяемых участков.

Поперечное перемещение

Сдвиг одного участка относительно другого в направлении, перпендикулярном продольной оси.

Угловое перемещение

Изменение угла между соединяемыми участками оборудования.

Вибрационное воздействие

Колебания, создаваемые вентиляторами, дымососами, турбинами и другим работающим оборудованием.

Монтажная несоосность

Небольшие отклонения между присоединительными поверхностями, возникшие при изготовлении или монтаже системы.

Допустимые перемещения зависят от:

  • размеров проходного сечения;
  • строительной длины;
  • формы оболочки;
  • состава и количества слоёв;
  • температуры;
  • давления;
  • количества рабочих циклов;
  • одновременного сочетания разных видов движения.

Конструкция тканевого компенсатора

Изделие может поставляться в виде отдельной гибкой оболочки или комплектного узла.

В состав конструкции могут входить следующие элементы.

Гибкая оболочка

Основной рабочий элемент, воспринимающий перемещения и вибрацию.

Форма оболочки подбирается с учётом требуемого хода и доступной строительной длины.

Газоплотная мембрана

Ограничивает утечку транспортируемой среды или подсос наружного воздуха.

Материал выбирается по температуре, химическому составу, влажности и давлению.

Армирующий слой

Воспринимает механические нагрузки и повышает устойчивость гибкой части к деформации.

Теплоизоляция

Уменьшает тепловое воздействие на газоплотную мембрану и наружные материалы.

Наружный защитный слой

Предохраняет гибкую часть от:

  • влаги;
  • ультрафиолета;
  • атмосферных осадков;
  • механических повреждений;
  • загрязнений;
  • внешних производственных воздействий.

Внутренний защитный экран

Ограничивает прямое воздействие горячего, скоростного или абразивного потока на гибкую оболочку.

Экран не должен препятствовать расчётному перемещению компенсатора.

Изоляционная подушка

Используется для дополнительной теплозащиты и уменьшения попадания пыли в рабочую полость.

Присоединительные рамы и фланцы

Обеспечивают монтаж узла на газоход, воздуховод или оборудование.

Геометрия выполняется по чертежу или фактическим присоединительным размерам.

Прижимные элементы

Фиксируют гибкую оболочку по периметру и обеспечивают требуемую плотность соединения.

Наружный кожух

Защищает изделие от случайных механических повреждений и атмосферного воздействия.

Материалы гибкой оболочки

Материал нельзя выбирать только по максимальной температуре. Необходимо учитывать химическую совместимость, механическую прочность, газопроницаемость, стойкость к конденсату, истиранию и циклическим деформациям.

В зависимости от условий эксплуатации могут применяться:

  • стеклоткани с силиконовым покрытием;
  • стеклоткани с фторопластовым покрытием;
  • PTFE-материалы;
  • фторопластовые ламинаты;
  • EPDM;
  • неопрен;
  • фторкаучук;
  • арамидные ткани;
  • кремнезёмные ткани;
  • керамические материалы;
  • минеральные теплоизоляционные материалы;
  • керамическое волокно;
  • металлические армирующие сетки;
  • другие специализированные материалы.

Отраслевые рекомендации предусматривают применение различных эластомеров, тканей, фторопластов и теплоизоляционных материалов в зависимости от технологической среды и режима работы.

Материалы металлических элементов

ЭлементВозможные материалы
Присоединительные рамыУглеродистая, низколегированная или нержавеющая сталь
ФланцыУглеродистая или нержавеющая сталь
Прижимные планкиУглеродистая или нержавеющая сталь
Внутренний экранНержавеющая, жаростойкая или износостойкая сталь
Наружный кожухОкрашенная, оцинкованная или нержавеющая сталь
КрепёжОцинкованный, нержавеющий или жаропрочный
Транспортировочные элементыПо конструкции и габаритам изделия

Марка стали, толщина деталей, сварные соединения, защитное покрытие и объём контроля определяются конструкторской документацией.

Где применяются тканевые компенсаторы

Тканевые компенсаторы используют в составе:

  • промышленных газоходов;
  • воздуховодов;
  • систем дымоудаления;
  • установок газоочистки;
  • аспирационных систем;
  • систем пылеудаления;
  • вентиляционных установок;
  • пылегазовоздуховодов;
  • вентиляторов и дымососов;
  • котельного оборудования;
  • печных установок;
  • сушильных комплексов;
  • газотурбинных установок;
  • систем пневмотранспорта;
  • технологических линий с газовоздушными средами.

Отрасли применения

  • теплоэнергетика;
  • металлургия;
  • цементная промышленность;
  • химические предприятия;
  • нефтегазовая отрасль;
  • горнодобывающая промышленность;
  • производство строительных материалов;
  • деревообработка;
  • целлюлозно-бумажное производство;
  • машиностроение;
  • коммунальная и промышленная энергетика;
  • переработка отходов.

Для предприятий Подольска изделие подбирается по параметрам конкретного объекта. Регион влияет прежде всего на климатическое исполнение, способ упаковки, логистику и условия хранения до монтажа.

Как подобрать тканевый компенсатор

Для подготовки точного предложения необходимо собрать исходные данные.

Геометрические параметры

Укажите:

  • круглое, прямоугольное или переходное сечение;
  • диаметр либо ширину и высоту;
  • строительную длину;
  • размеры присоединительных поверхностей;
  • количество и расположение отверстий;
  • форму углов;
  • наличие смещения осей;
  • доступное пространство для монтажа.

Параметры рабочей среды

Необходимо знать:

  • наименование и состав среды;
  • рабочую температуру;
  • максимальную кратковременную температуру;
  • давление или разрежение;
  • скорость потока;
  • влажность;
  • возможность образования конденсата;
  • наличие кислотных или щелочных компонентов;
  • концентрацию пыли;
  • размер и абразивность частиц.

Перемещения

Указываются:

  • осевое сжатие;
  • осевое растяжение;
  • поперечный сдвиг;
  • угловой поворот;
  • вибрация;
  • частота рабочих циклов;
  • одновременное сочетание перемещений.

Условия установки

Следует указать:

  • помещение или открытая площадка;
  • минимальную и максимальную температуру воздуха;
  • наличие осадков;
  • воздействие ультрафиолета;
  • ветровую нагрузку;
  • доступность узла для обслуживания;
  • ориентацию газохода;
  • положение компенсатора.

Требуемая комплектность

Можно заказать:

  • только гибкую оболочку;
  • оболочку с прижимными планками;
  • изделие с присоединительными рамами;
  • готовый узел с внутренним экраном;
  • конструкцию с теплоизоляцией;
  • наружный кожух;
  • комплект крепежа;
  • монтажные элементы;
  • сопроводительную документацию.

Изготовление для нового объекта

Для проектируемых газоходов и воздуховодов компенсатор разрабатывается совместно с присоединительными участками системы.

Такой подход позволяет заранее согласовать:

  • положение компенсационного узла;
  • строительную длину;
  • форму оболочки;
  • направление перемещений;
  • конструкцию фланцев;
  • расположение крепежа;
  • необходимость теплоизоляции;
  • устройство внутреннего экрана;
  • доступ для монтажа и обслуживания.

При проектировании нового объекта желательно передать ООО «УЗСК» общую схему газохода, параметры оборудования и расчётные перемещения.

Компенсаторы для реконструкции и модернизации

При реконструкции технологической линии часто необходимо установить компенсатор в уже сформированное монтажное пространство.

В этом случае учитываются:

  • существующая геометрия газохода;
  • расстояние между присоединительными поверхностями;
  • направление движения газа;
  • расположение опор;
  • доступность узла;
  • фактические перемещения;
  • изменения режима работы после модернизации.

Конструкция может быть адаптирована к новым температурным, химическим или динамическим нагрузкам.

Изготовление взамен существующего изделия

Если необходимо заменить изношенный или повреждённый компенсатор, новый узел может быть изготовлен по:

  • рабочему чертежу;
  • паспорту;
  • маркировке изделия;
  • эскизу;
  • фактическим размерам;
  • фотографиям;
  • образцу демонтированной оболочки;
  • присоединительной геометрии существующих рам.

При этом не обязательно полностью копировать прежнюю конструкцию. Если условия эксплуатации изменились или старое изделие вышло из строя преждевременно, материалы и устройство оболочки следует пересмотреть.

Для анализа желательно сообщить:

  • срок фактической работы старого компенсатора;
  • характер повреждения;
  • место разрыва или прогара;
  • наличие пыли внутри складок;
  • состояние внутреннего экрана;
  • фактическую температуру;
  • изменение технологического режима;
  • наличие конденсата;
  • качество монтажа.

Кнопка: Рассчитать замену компенсатора

Производство тканевых компенсаторов ООО «УЗСК»

1. Получение заявки

Заказчик направляет опросный лист, техническое задание, чертёж, эскиз или фотографии.

2. Проверка исходных данных

Специалисты анализируют геометрию, параметры среды, перемещения и требования к комплектности.

При необходимости направляется перечень уточняющих вопросов.

3. Подбор технического решения

Определяются:

  • форма гибкой оболочки;
  • количество и назначение слоёв;
  • материал газоплотной мембраны;
  • вид армирования;
  • необходимость теплоизоляции;
  • конструкция внутреннего экрана;
  • тип присоединения;
  • материал металлических элементов.

4. Подготовка технико-коммерческого предложения

В предложении указываются:

  • описание исполнения;
  • комплектность;
  • стоимость;
  • срок изготовления;
  • условия оплаты;
  • условия поставки;
  • состав документации.

5. Разработка документации

Для индивидуального изделия подготавливается необходимая конструкторская документация.

Основные габаритные и присоединительные размеры согласовываются с заказчиком до начала изготовления.

Конструкторское бюро ООО «УЗСК» разрабатывает оборудование по чертежам и техническим заданиям заказчика, а производственные возможности предприятия позволяют выполнять нестандартные заказы.

6. Изготовление

Производственный процесс в зависимости от конструкции включает:

  • подготовку и раскрой гибких материалов;
  • соединение элементов оболочки;
  • формирование углов и присоединительных зон;
  • изготовление рам и фланцев;
  • изготовление прижимных планок;
  • изготовление внутреннего экрана;
  • подготовку теплоизоляционных элементов;
  • сборку и комплектацию узла.

7. Контроль

Проверяются:

  • основные размеры;
  • присоединительная геометрия;
  • качество гибкой оболочки;
  • комплектность;
  • металлические элементы;
  • сварные соединения;
  • маркировка;
  • соответствие документации.

8. Упаковка и отгрузка

Способ упаковки выбирается с учётом габаритов, массы, материала оболочки и способа перевозки.

Гибкая часть должна быть защищена от проколов, перегибов, влаги и загрязнения во время транспортировки.

Контроль качества

На предприятии действует отдел технического контроля. Официальный сайт ООО «УЗСК» указывает, что контроль проводится на разных стадиях производства — от проверки поступивших материалов до приёмки готового оборудования перед отправкой заказчику. В структуру ОТК входит лаборатория разрушающего и неразрушающего контроля.

В отношении металлических элементов компенсатора по требованиям проекта могут применяться:

  • визуально-измерительный контроль;
  • ультразвуковой контроль;
  • ультразвуковая толщинометрия;
  • капиллярный контроль;
  • рентгенографический контроль;
  • магнитопорошковый контроль.

Необходимость и объём контроля определяются конструкторской документацией, требованиями заказчика и условиями договора.

Комплект поставки

В зависимости от заказа в комплект могут входить:

  • гибкая оболочка;
  • присоединительные рамы;
  • ответные фланцы;
  • прижимные планки;
  • внутренний защитный экран;
  • изоляционная подушка;
  • теплоизоляционные элементы;
  • наружный металлический кожух;
  • комплект крепежа;
  • транспортировочные элементы;
  • монтажные материалы;
  • паспорт;
  • сборочный чертёж;
  • другая согласованная документация.

Состав поставки фиксируется в техническом предложении, спецификации и договоре.

Документация

По согласованию с заказчиком в комплект документации могут входить:

  • паспорт изделия;
  • сборочный чертёж;
  • спецификация;
  • руководство по монтажу;
  • рекомендации по эксплуатации;
  • документы о качестве;
  • документы на применённые материалы;
  • протоколы предусмотренного контроля;
  • упаковочный лист;
  • иные документы по техническому заданию.

Официальный сайт ООО «УЗСК» указывает предоставление технических паспортов, сертификатов качества, деклараций соответствия и гарантий на реализуемые стальные изделия. Точный комплект документов для конкретного тканевого компенсатора необходимо зафиксировать в договоре.

Почему тканевые компенсаторы заказывают в ООО «УЗСК»

Решение под конкретную систему

Конструкция разрабатывается не только по габаритам, но и по температуре, химическому составу среды, запылённости, скорости потока и требуемым перемещениям.

Изготовление нестандартных изделий

Можно заказать компенсатор сложной формы, переходное исполнение, изделие для ограниченного монтажного пространства или узел по фактическим размерам оборудования.

Отдельная оболочка или полный комплект

Заказчик выбирает необходимый объём поставки: от сменного гибкого элемента до готового узла с металлическими рамами, экраном, теплоизоляцией и крепежом.

Конструкторская проработка

ООО «УЗСК» выполняет разработку оборудования по чертежам и техническим заданиям заказчиков.

Производственный контроль

Металлические части и комплектность изделия проверяются отделом технического контроля.

Работа напрямую с производителем

Технические вопросы, комплектность, документация и условия поставки согласовываются непосредственно с изготовителем.

Поставка в регионы

Организуем отправку заказов в Подольске, по России и странам ЕАЭС.

От чего зависит цена тканевого компенсатора

Стоимость рассчитывается индивидуально. Изделия с одинаковым проходным сечением могут значительно отличаться по конструкции, материалам и комплектности.
Фактор Как влияет на стоимость
Размеры Определяют расход гибких материалов и металла
Форма сечения Переходные и сложные конструкции требуют дополнительной разработки
Строительная длина Влияет на расход материалов и форму гибкой части
Количество слоёв Многослойное исполнение требует большего количества материалов
Температура Может потребоваться теплоизоляция и внутренний экран
Химический состав Определяет материал газоплотной мембраны
Запылённость Может потребоваться абразивостойкое исполнение
Скорость потока Влияет на конструкцию защитного экрана
Перемещения Определяют форму и размеры гибкой части
Давление или разрежение Влияют на прочность и герметичность конструкции
Материал рам Нержавеющая и специальная сталь дороже углеродистой
Тип крепления Определяет металлоёмкость и трудоёмкость сборки
Комплектность Отдельная оболочка дешевле готового узла
Количество Серийный заказ рассчитывается иначе, чем единичное изделие
Документация и контроль Дополнительные требования увеличивают трудоёмкость
Доставка Зависит от массы, габаритов и адреса объекта

Что направить для расчёта

Для предварительного предложения достаточно указать:

  1. Форму и размеры сечения.
  2. Строительную длину.
  3. Рабочую и максимальную температуру.
  4. Давление или разрежение.
  5. Состав среды.
  6. Скорость потока.
  7. Наличие пыли и конденсата.
  8. Требуемые перемещения.
  9. Количество изделий.
  10. Комплектность.
  11. Город поставки.

Чем подробнее исходные данные, тем точнее будут предложенная конструкция, стоимость и срок изготовления.

Вопросы о тканевых компенсаторах

Необходимо указать форму и размеры сечения, строительную длину, рабочую и максимальную температуру, давление или разрежение, состав среды, скорость потока и требуемые перемещения.

Для сложного оборудования желательно приложить чертёж или техническое задание.

Да. ООО «УЗСК» производит изделия как для новых проектируемых систем, так и для реконструкции и ремонта действующего оборудования.

При проектировании нового объекта желательно предоставить схему газохода и расчётные перемещения.

Да. Для начала технической проработки можно направить эскиз, основные размеры, фотографии и параметры эксплуатации.

Недостающие данные уточняются в процессе подготовки предложения.

Возможны круглые, прямоугольные, квадратные, овальные и переходные изделия.

Геометрия определяется конструкцией газохода или оборудования.

Компенсатор может иметь фланцевое, ленточное, рукавное под хомут или комбинированное крепление.

Выбор зависит от присоединительной поверхности, температуры, давления и требований к монтажу.

Да, если существующие металлические рамы пригодны для дальнейшей эксплуатации и их фактические размеры известны.

Перед изготовлением рекомендуется проверить геометрию и состояние присоединительных поверхностей.

В зависимости от конструкции он может воспринимать осевые, поперечные и угловые перемещения, вибрацию и небольшую монтажную несоосность.

Допустимые величины определяются расчётом.

Учитываются температура, химический состав среды, влажность, конденсат, давление, запылённость, скорость потока, цикличность и условия размещения.

Он может потребоваться при высокой температуре, большой скорости потока или наличии абразивных частиц.

Конструкция экрана должна защищать оболочку и одновременно не препятствовать расчётному перемещению.

Да. Исходными данными могут быть паспорт, маркировка, чертёж, фотографии и фактические присоединительные размеры.

Новый компенсатор проектируется под реальные условия эксплуатации.

От размеров, формы, состава слоёв, материалов, комплектности, количества изделий, необходимости разработки документации и объёма контроля.

Точный срок указывается в коммерческом предложении.

Условия и срок гарантии фиксируются в договоре и паспорте изделия.

Гарантийные обязательства действуют при соблюдении требований к монтажу и эксплуатации.

Да. Направьте исходные данные через форму на странице, по электронной почте или с помощью опросного листа.

После согласования конструкции заказ будет изготовлен и отправлен в Подольске.

Стоимость зависит от габаритов, массы, упаковки, количества грузовых мест и адреса объекта.

Для предварительного расчёта достаточно указать населённый пункт и вариант доставки: до терминала или непосредственно на предприятие.

Купить тканевый компенсатор в Подольске

Направьте исходные данные и получите технико-коммерческое предложение на изготовление тканевого компенсатора.

Специалисты ООО «УЗСК»:

  • изучат условия эксплуатации;
  • уточнят недостающие параметры;
  • предложат конструкцию гибкой части;
  • подберут материалы;
  • определят необходимую комплектность;
  • рассчитают стоимость;
  • согласуют срок изготовления;
  • предложат вариант доставки до Подольска.

Прикрепите опросный лист, техническое задание, чертёж, эскиз или фотографии. Чем подробнее исходные данные, тем точнее будет предварительное предложение.

Не ограничивайтесь универсальным изделием, которое может не соответствовать температуре, рабочей среде или реальным перемещениям системы.

Направьте технические параметры — ООО «УЗСК» разработает предложение для нового объекта, реконструкции, модернизации или замены действующего компенсационного узла.

Производство по техническому заданию. Поставка в Подольске, по России и странам ЕАЭС.

    Нажимая на кнопку «Заказать», Вы даёте согласие на обработку персональных данных и соглашаетесь с политикой конфиденциальности.

    Наверх
    Яндекс.Метрика
